[논리회로] Counter (Design with Verilog)

논리회로에서 중요한 회로인 카운터 (Counter) 에 대한 글입니다.



RTL로 설계를 할 때, 카운터는 자주 쓰이는 회로입니다.



카운터의 동작만 잘 알아두어도 설계를 할 때 유용하게 쓸 수 있다고 합니다.





Synchronous Counter (동기식 카운터)



Synchronous Counter with JK F/F

JK FlipFlop으로 이루어진 동기식 카운터입니다.



Synchronous Counter는 비동기식보단 복잡하지만 빠르다는 장점이 있습니다.





Asynchronous Counter (비동기식 카운터)

Asynchronous Counter with JK F/F

JK FlipFlop으로 구성된 비동기식 카운터입니다.



Synchronous Counter보다 간단하지만 clock에 의해 동작하지 않으므로 느릴 수 있습니다.



비동기식 카운터는 Ripple Counter라고 부르기도 합니다.



앞 F/F의 출력을 뒤 F/F의 입력에 연결하여 값이 계속 toggle되는 형식으로 작동합니다.





---

Verilog Code

Counter를 Verilog로 설계하였습니다.





DUT

`timescale 1ns / 1ps

module counter(
i_clk,
i_reset,
o_cnt
    );

input            i_clk;
input            i_reset;
output reg [3:0] o_cnt;

always @ (posedge i_clk or negedge i_reset) begin
    if (!i_reset) begin
        o_cnt <= 4'b0;
    end
    else begin
        o_cnt <= o_cnt + 4'b1;
    end
end

endmodule



Testbench

`timescale 1ns / 1ps

module tb_counter();

reg        i_clk;
reg        i_reset;
wire [3:0] o_cnt;

counter cnt ( .i_clk    (i_clk)   ,
              .i_reset  (i_reset) ,
              .o_cnt    (o_cnt)   );

always #5 i_clk = ~i_clk;
initial begin
    i_clk = 1'b0; i_reset = 1'b1;  #1
    i_reset = 1'b0;                #1
    i_reset = 1'b1;
    #180
    $finish;
end

endmodule

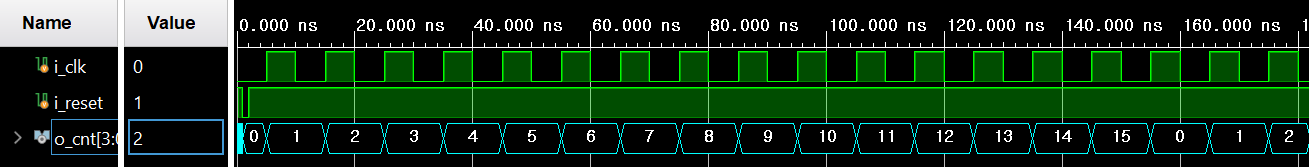

Simulation



카운터가 다 돌았을 때 어떻게 할 지 따로 작성하지 않았기 때문에

0으로 초기화되는 것을 볼 수 있습니다.





---
