[논리회로] SR Latch와 FlipFlop

이전 글에서 작성했던 것처럼 FlipFlop은 Latch에 edge detector circuit을 붙여서 사용합니다.



SR Latch with NAND

S는 set, R은 reset을 의미합니다.



INPUT		OUTPUT
S	R	Q	Qb
0	0	1 (금지)	1 (금지)
0	1	0	1
1	0	1	0
1	1	Q (유지)	Qb (유지)



S와 R이 0일 때는 (1, 1)이 나오지만 Q = Qb가 되어버리므로 타당한 값이 아닙니다.



S와 R이 1일 때는 이전 값을 그대로 사용합니다.



SR이 (1, 1)에서 (0, 0)이 되면 (1, 1) -> (0, 0) -> (1, 1) -> (0, 0) ->  ···

으로 발진하는 Race 현상이 발생합니다.

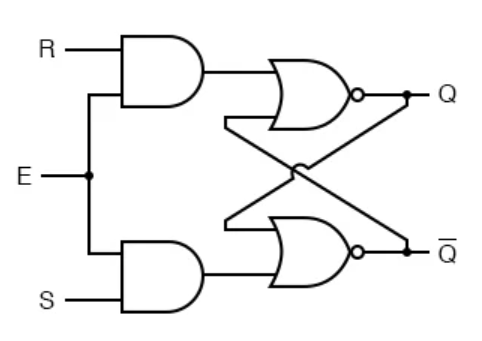

Gated SR Latch



INPUT			OUTPUT
CP	R	S	Q	Qb
0	-	-	유지
1	0	0	유지
	1	0	1	0
	0	1	1	0
	1	1	금지

Gated Latch는 AND gate를 이용하여 Latch에 enable을 붙인 것입니다.

Enable이 Low이면 (0, 0)이 들어가므로 이전 상태를 유지합니다.





SR FlipFlop















이렇게 edge detector circuit을 붙여주어야 FlipFlop 역할을 할 수 있습니다.

edge 구간에서만 값을 update 하므로 glitch에 보다 안정적입니다.





---
