Combinational Circuit과 Sequential Circuit에 대한 글입니다.

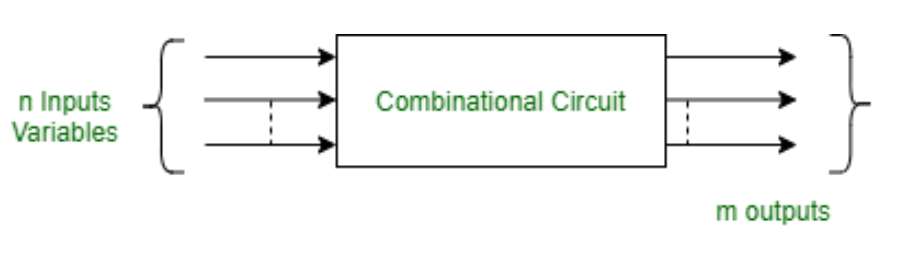

Combinational Circuit (조합 논리회로)
특정 시점의 출력이 그 시점의 입력에 의해서면 결정되는 회로입니다.
출력값 = 입력값

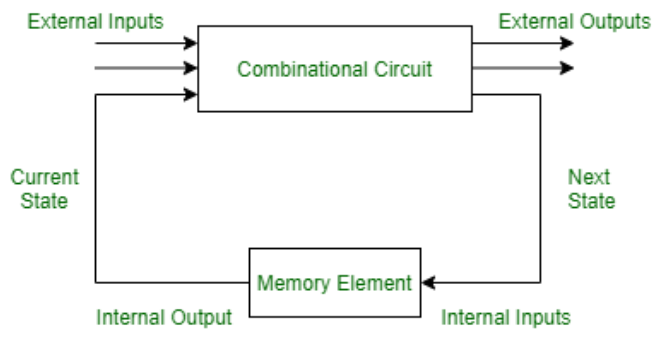

Sequential Circuit (순차 논리회로)
Feedback을 가진 조합회로
clock에 의해 동기화
상태값을 저장해두고 다시 입력으로 들어가서 다음 상태값과 출력을 결정하는 회로입니다.
출력값 = 입력값 + 상태값
