[전자회로] Common Gate Amplifier

저번 게시글에 이어서 이번엔 Common Gate Amplifier를 학습하겠습니다.



Common Gate Amplifier는 CG Amplifier라고 줄여서 부릅니다.



그럼 바로 회로를 보면서 시작해볼게요.



---

Summary Notes

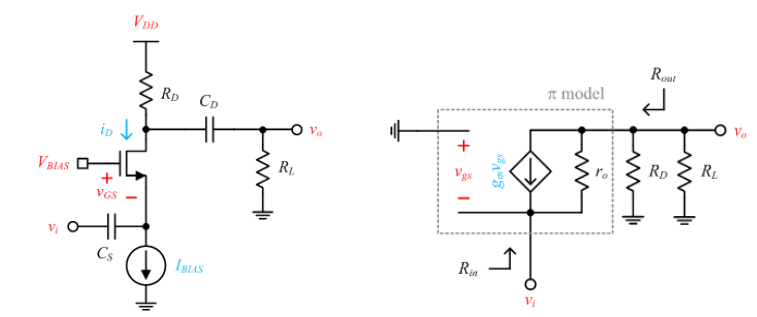

• CG Amplifier

CG Amplifier는 Source in Drain out을 기본으로 합니다.



이제 한 번 식을 구해볼까요?



Rout는 r0 || Rd 입니다.



v_out는 옴의 법칙 V=IR로 쉽게 구할 수 있습니다.



v_out = -gmvgs(r0||Rd||RL) 이 나오죠?

여기서 vgs = vg = v_in과 같습니다.

vgs에 v_in을 대입하면 v_out과 v_in에 대한 식으로 정리할 수 있습니다.



Av = v_out / v_in이니까 위에 식을 이용해서 전압이득을 알 수 있습니다.



만약 Rs가 추가되어있으면 v_s가 0이 아니기 때문에 v_s를 구해주어야 합니다.

이때 Rs와 i_i를 곱해서 (옴의 법칙) v_s를 구할 수 있습니다.



---
