마지막 Amplifier는 Source Follower 입니다.
전에 CS, CG Amplifier에 대해 공부했습니다.
근데 왜 이번엔 Amplifier가 아니라 Source Follower라고 할까요?
식을 유도해보면 답이 나오는데
Source Follower는 전압이득이 1보다 작습니다.
Amplifier는 증폭기인데 이건 증폭이라고 보기 애매하죠?
그래서 Source Follower라는 이름이 붙은 것 같아요.
그럼 회로와 함께 보겠습니다.

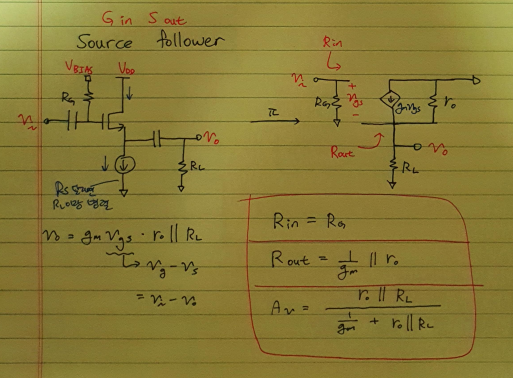

Summary Notes
- Source Follower

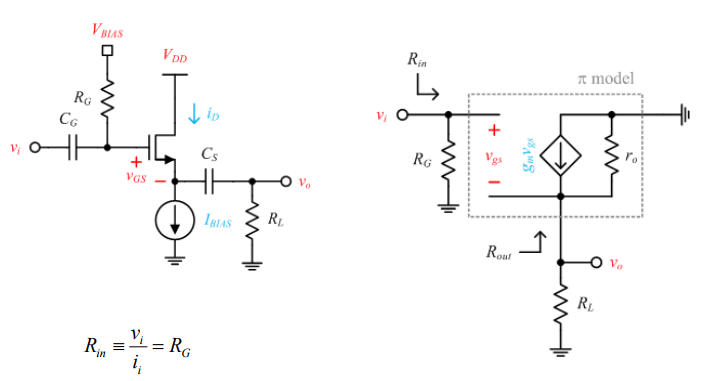

Source Follower는 Gate in Source out을 기본으로 합니다.
이번엔 좀 유도하기 쉬워보입니다.
먼저 R_out은 1/gm과 r0의 병렬 형태입니다.
v_out은 V=IR로 구하면
v_out = gmvgs(r0||RL) 입니다.
여기서 vgs = vg - vs = v_in - v_out 입니다.
이걸 v_out에 대입하면 v_out과 v_in의 식으로 나타낼 수 있습니다.
Av = v_out / v_in이므로 전압이득을 구할 수 있게 됩니다.
만약 이번에도 Rs가 추가된다면 Rs와 RL이 병렬이라는 것을 이용하여
Av를 구할 수 있습니다.
