[논리회로] Full Subtractor (Design with Verilog)

Full Subtractor (전감산기) 입니다.





먼저 진리표입니다.



INPUT			OUTPUT
X	Y	Borrow_in	Difference	Borrow_out
0	0	0	0	0
0	0	1	1	1
0	1	0	1	1
0	1	1	0	1
1	0	0	1	0
1	0	1	0	0
1	1	0	0	0
1	1	1	1	1



Difference = X ⊕ Y ⊕ B_in

Borrow_out = X'Y + YBin + BinX'

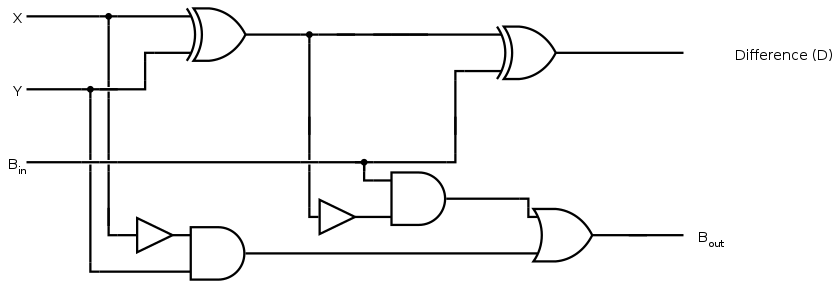

이 결과를 바탕으로 회로를 만들어보면 다음과 같습니다.



Full Subtractor



Full Subtractor 역시 마찬가지로 Full Adder에 NOT gate만 추가해 주면 됩니다.

또한 Half Subtractor 두 개로 나누어 표현하여도 됩니다.





---

Verilog Code

Full Subtractor를 Verilog로 설계하였습니다.



DUT

`timescale 1ns / 1ps

module full_subtractor(
i_x,
i_y,
i_bor,
o_diff,
o_bor
    );

input i_x, i_y, i_bor;
output o_diff, o_bor;

assign o_diff =   i_x  ^ i_y ^ i_bor;
assign o_bor  = ((~i_x) & i_y) | ((~i_x) & i_bor) | (i_bor & i_y);

endmodule



Testbench

`timescale 1ns / 1ps

module tb_full_subtractor();

reg i_x, i_y, i_bor;
wire o_diff, o_bor;

full_subtractor fs ( .i_x    (i_x)     ,
                     .i_y    (i_y)     ,
                     .i_bor  (i_bor)   ,
                     .o_diff (o_diff)  ,
                     .o_bor  (o_bor)   );

initial begin
    i_x = 1'b0; i_y = 1'b0; i_bor = 1'b0;  #10
    i_x = 1'b0; i_y = 1'b0; i_bor = 1'b1;  #10
    i_x = 1'b0; i_y = 1'b1; i_bor = 1'b0;  #10
    i_x = 1'b0; i_y = 1'b1; i_bor = 1'b1;  #10
    i_x = 1'b1; i_y = 1'b0; i_bor = 1'b0;  #10
    i_x = 1'b1; i_y = 1'b0; i_bor = 1'b1;  #10
    i_x = 1'b1; i_y = 1'b1; i_bor = 1'b0;  #10
    i_x = 1'b1; i_y = 1'b1; i_bor = 1'b1;  #10
    $finish;
end

endmodule

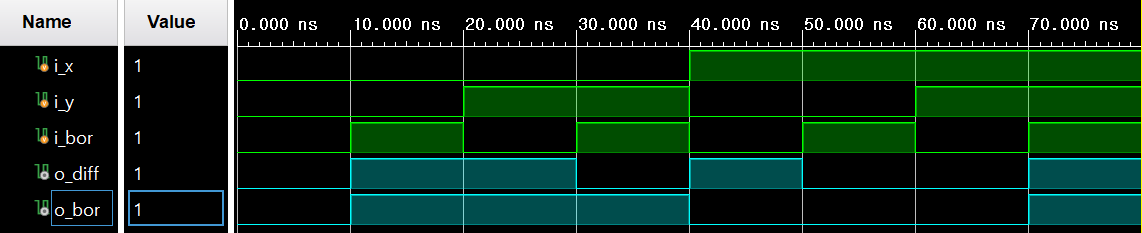

Simulation
