[전자회로] Rectifier

Rectifier는 교류를 직류로 바꾸기 위한 회로입니다.

ADC (Analog -> Digital Converter)에 사용되지 않을까 싶네요



바로 회로를 보면서 설명하겠습니다.



---

Summary Notes

• Half wave Rectifier

위 그림에 있는 다이오드를 Voltage Drop Model로 바꾸어보겠습니다.

뒤에 저항이 추가되어있죠?

이거 그냥 Piecewise Linear Model 같네요

그럼 바로 그래프를 그릴 수 있게 됐습니다.

vi와 Vd의 크기에 따라 다이오드가 켜지거나 꺼집니다.



맨 밑 그래프에서 sin파는 input이고 빨간선은 output입니다.

if/else 조건에 따라 회로에 대입을 해보면 그래프를 쉽게 그릴 수 있습니다.





• Half wave Rectifier + Filter

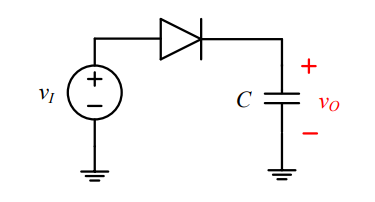

커패시터를 추가해봤습니다.

이번엔 아까와 다르게 극대점에서 값을 유지합니다.





이것도 항상 Ideal할 수는 없으니까

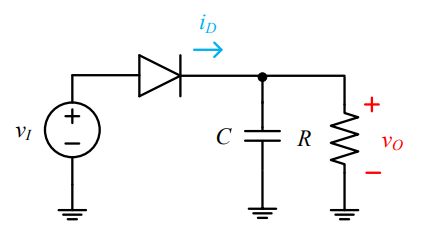

저항을 추가해볼까요?



충전된 전류를 사용하면서 점점 V가 내려갈 것입니다.

다시 충전하는 시간은 델타T로 표현합니다.



관련 공식은 다음과 같습니다.

책을 보면서 유도 한 번씩 해보는 것을 추천드립니다!

저도 지금은 못하긴 하는데 시험보기 전에 유도해보면 이해가 잘 되더라구요 ㅎㅎ



---

• Full wave Rectifier

Half wave Rectifier까지 이해하셨다면 Full wave Rectifier는 쉬울 수 있습니다.

별 거 없고 그냥 켜지는 구간이랑 꺼지는 구간만 잘 나눠서 그래프를 그리면 됩니다!





---
