이번 게시물은 다이오드에 관한 이야기를 다룹니다.
Ideal한 모델부터 저항 등이 추가된 모델까지 설명드리겠습니다.
Summary Notes

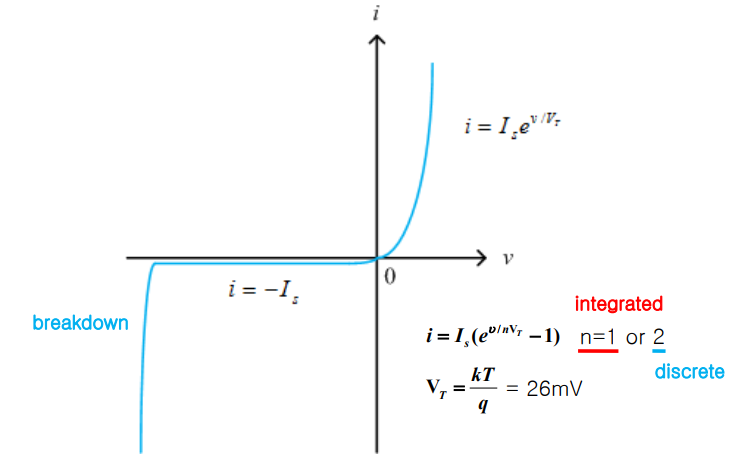

- Exponential Model
다이오드는 저항의 식과 다이오드의 식 모두 만족해야 합니다.
그래서 교점을 찾아야 하는데 좋은 계산기가 없으면 좀 힘들 것 같아 보이죠?
그래서 밑에 그림에 나와있는 것처럼 범위를 좁혀가면서 찾는 방법을 사용합니다.

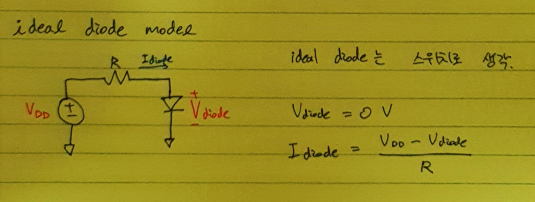

- Ideal Model
먼저 Ideal diode model 입니다.
이상적인 다이오드는 어떻게 동작을 할까요?
위의 그래프처럼 켜지면 전류가 막 흐르겠죠?

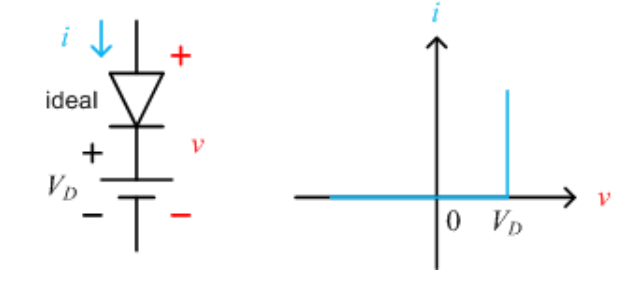

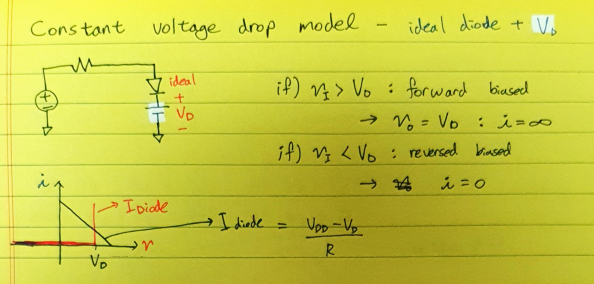

- Constant Voltage Drop Model
다이오드에서는 전류가 한 방향으로만 흐릅니다.
따라서 Vd를 가져다 거꾸로 놓으면 그 전압보다 높아야 전류가 흐를 수 있게 됩니다.
물론 저렇게 쓴다는 뜻은 아닙니다.
Ideal한 다이오드에 어떤 기능을 추가한지를 보이기 위해 나눠서 그려놓은 것입니다.
- Piecewise Linear Model
이 모델은 저항까지 추가하였습니다.
따라서 전압이 Vd보다 높아졌을때 전류가 막 흐르는 것이 아니라 일정한 비를 가지고 전류가 흐르게됩니다.

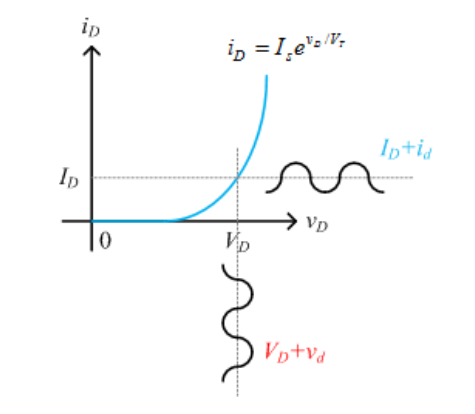

- Small Signal Model
마지막으로 Small Signal 모델입니다.
실제 다이오드를 해석하기 쉽게 근사한 모델입니다.
