[메모리] SRAM에 데이터 쓰고 읽기 (Design with Verilog)

이전 글에서 SRAM을 Full Custom Design 했었습니다.



이제 메모리가 만들어졌다고 가정하고,

데이터를 읽고 쓰는 과정을 진행해보겠습니다.





---

Verilog Code



DUT

`timescale 1ns / 1ps

module sync_sram(addr, din, dout, clk, we);

parameter addr_width = 8, word_depth = 256, word_width = 8;

input clk, we;
input [addr_width-1:0] addr;
input [word_width-1:0] din;
output reg [word_width-1:0] dout;

reg [word_width-1:0] mem [0:word_depth-1];

always @ (posedge clk) begin
    if(!we)
        mem[addr] <= din[word_width-1:0];
end

always @ (posedge clk) begin
    #1 dout <= mem[addr];
end

endmodule



we는 write enable로 Read와 Write를 결정합니다.



여기서 두 번째 always block을 보면 #1이 있는데,

1ns delay시키는 구문입니다.



회로에는 항상 Delay가 존재합니다.



하지만 Register Transfer Level에서는 delay를 무시하고 시뮬레이션을 합니다.



따라서 대충 1ns 정도 delay 된다고 가정하고 delay된 결과를 보기 위해 #1을 사용하였습니다.



대신 이건 시뮬레이션을 위해 작성한것으로 이대로 합성하면 절대 안됩니다!





Testbench

`timescale 1ns / 1ps

module tb_sync_sram();

parameter addr_width = 8, word_depth = 256, word_width = 8;

reg clk, we;
reg [addr_width-1:0] addr;
reg [word_width-1:0] din;
wire [word_width-1:0] dout;

sync_sram sram01(addr, din, dout, clk, we);

always #5 clk = ~clk;
initial begin
    clk = 1'b0; addr[addr_width-1:0] = 0; din[word_width-1:0] = 8'b10000000; we = 1'b0; #10
    addr[addr_width-1:0] = 1; din[word_width-1:0] = 8'b10000001; #10
    addr[addr_width-1:0] = 2; din[word_width-1:0] = 8'b10000010; #10
    addr[addr_width-1:0] = 3; din[word_width-1:0] = 8'b10000011; #10
    addr[addr_width-1:0] = 4; din[word_width-1:0] = 8'b10000100; #10
    addr[addr_width-1:0] = 5; din[word_width-1:0] = 8'b10000101; #10
    addr[addr_width-1:0] = 6; din[word_width-1:0] = 8'b10000110; #10
    addr[addr_width-1:0] = 7; din[word_width-1:0] = 8'b10000111; #10
    addr[addr_width-1:0] = 8; din[word_width-1:0] = 8'b10001000; #10
    addr[addr_width-1:0] = 9; din[word_width-1:0] = 8'b10001001; #10
    addr[addr_width-1:0] = 10; din[word_width-1:0] = 8'b10001010; #10
    addr[addr_width-1:0] = 11; din[word_width-1:0] = 8'b10001011; #10
    addr[addr_width-1:0] = 12; din[word_width-1:0] = 8'b10001100; #10
    addr[addr_width-1:0] = 13; din[word_width-1:0] = 8'b10001101; #10
    addr[addr_width-1:0] = 14; din[word_width-1:0] = 8'b10001110; #10
    addr[addr_width-1:0] = 15; din[word_width-1:0] = 8'b10001111; #10
    we = 1'b1; addr[addr_width-1:0] = 0; #10
    addr[addr_width-1:0] = 1; #10
    addr[addr_width-1:0] = 2; #10
    addr[addr_width-1:0] = 3; #10
    addr[addr_width-1:0] = 4; #10
    addr[addr_width-1:0] = 5; #10
    addr[addr_width-1:0] = 6; #10
    addr[addr_width-1:0] = 7; #10
    addr[addr_width-1:0] = 8; #10
    addr[addr_width-1:0] = 9; #10
    addr[addr_width-1:0] = 10; #10
    addr[addr_width-1:0] = 11; #10
    addr[addr_width-1:0] = 12; #10
    addr[addr_width-1:0] = 13; #10
    addr[addr_width-1:0] = 14; #10
    addr[addr_width-1:0] = 15; #10
    $finish;
end

endmodule

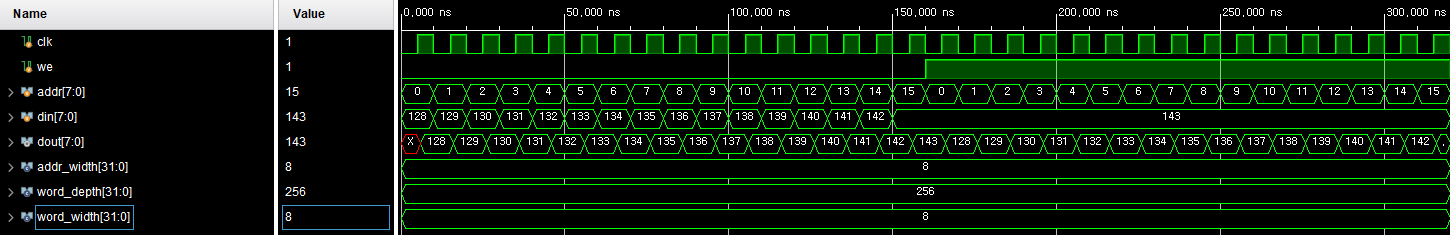

Simulation





---
