[AMBA] APB Protocol 설계 (Design with Verilog)

오늘은 AMBA2.0의 APB Protocol을 Verilog로 설계해보려고 합니다.



APB Protocol 이론은 다음 게시글을 참고해주세요.

APB: https://metastable.tistory.com/39



APB는 Bus입니다.

APB를 기반으로 Master와 Slave를 효율적으로 연결할 수 있습니다.



APB Protocol을 확인하려면 Master와 Slave를 만들어서 잘 연결이 되는지 확인하면 되는데요,

처음부터 Master와 Slave까지 설계하는 것은 어렵습니다.



따라서 오늘은 간단한 Slave만 만들고

input signal은 testbench에서 넣어주는 식으로 진행하겠습니다.



Slave안에 SFR을 만들어서 거기에 데이터를 읽고 쓰는 작업을 수행해보겠습니다.



---

Verilog Code

DUT

`timescale 1ns / 1ps

module apb_slave(

input            i_pclk,
input            i_presetn,
input      [7:0] i_paddr,
input            i_pwrite,
input      [7:0] i_pwdata,
input            i_psel,
input            i_penable,
input            i_busy,
input            i_err,

output reg       o_pready,
output reg [7:0] o_prdata,
output reg       o_slverr
    );

    parameter sfr_word_width = 8;
    parameter sfr_addr_width = 8;
    parameter sfr_depth = 256;

    reg [sfr_word_width-1:0] r_sfr [0:sfr_depth-1];
    wire access_state = i_psel & i_penable;

    always @ (posedge i_pclk or negedge i_presetn) begin        // o_pready
        if (!i_presetn) begin
            o_pready <= 1'd0;
        end
        else if (i_busy == 1'd1) begin
            o_pready <= 1'd0;
        end
        else if (i_busy == 1'd0) begin
            o_pready <= 1'd1;
        end
        else begin
            o_pready <= o_pready;
        end
    end

    always @ (posedge i_pclk or negedge i_presetn) begin           //write
        if (i_pwrite == 1'd1 && access_state) begin
            if (i_busy == 1'd0) begin
                r_sfr[i_paddr] <= i_pwdata;
            end
        end
    end

    always @ (posedge i_pclk or negedge i_presetn) begin         //read
        if (!i_presetn) begin
            o_prdata <= 8'd0;
        end
        else if (i_pwrite == 1'd0 && access_state) begin
            if (i_busy <= 1'd0) begin
                o_prdata <= r_sfr[i_paddr];
            end
        end
        else begin
            o_prdata <= o_prdata;
        end
    end

endmodule

APB signal들을 선언해주었습니다.



i_busy와 i_err는 apb와 관련 없는 신호입니다.



Slave에서 PREADY 신호를 Master에 전송해줘야 하는데

제가 만든 Slave는 아무 기능이 없어서 딱히 delay가 발생할 요소가 없습니다.

따라서 고의로 PREADY를  LOW로 만들기 위해 i_busy를 넣어주었습니다.

i_err로 마찬가지로 고의로 에러를 주기 위해 만들었습니다.



Access state에 PREADY가 HIGH이면 R/W를 진행하도록 설계하였습니다.





Testbench

`timescale 1ns / 1ps

module tb_apb_slave();

reg i_pclk;
reg i_presetn;
reg [7:0] i_paddr;
reg i_pwrite;
reg [7:0] i_pwdata;
reg i_psel;
reg i_penable;
reg i_busy;
reg i_err;

parameter sfr_word_width = 8;
parameter sfr_addr_width = 8;
parameter sfr_depth = 256;

wire o_pready;
wire [7:0] o_prdata;
wire o_slverr;

apb_slave apb_slave1 ( .i_pclk    (i_pclk),
                      .i_presetn  (i_presetn),
                      .i_paddr    (i_paddr),
                      .i_pwrite   (i_pwrite),
                      .i_pwdata   (i_pwdata),
                      .i_psel     (i_psel),
                      .i_penable  (i_penable),
                      .i_busy     (i_busy),
                      .i_err      (i_err),

                      .o_pready   (o_pready),
                      .o_prdata   (o_prdata),
                      .o_slverr   (o_slverr)    );

always #5 i_pclk = ~i_pclk;
initial begin
    i_pclk = 1'd0;
    i_presetn = 1'd1;
    i_psel = 1'd0;
    i_penable = 1'd0;
    i_busy = 1'd0;
    i_err = 1'd0;
    #1
    i_presetn = 1'd0;
    #1
    i_presetn = 1'd1;
    #8
    i_paddr = 8'd13;
    i_pwrite = 1'd1;
    i_pwdata = 8'd66;
    i_psel = 1'd1;
    #10
    i_penable = 1'd1;
    #10
    i_busy = 1'd1;
    #10
    i_paddr = 8'd15;
    i_pwrite = 1'd1;
    i_pwdata = 8'd35;
    #10
    i_busy = 1'd0;
    #10
    i_pwrite = 1'd0;
    #20
    i_paddr = 8'd13;
    #10
    i_busy = 1'd1;
    #10
    i_paddr = 8'd15;
    #10
    i_busy = 1'd0;
    #30

    $finish;
end

endmodule

조금 지저분하긴 한데 datasheet에 나오는 타이밍들과 비슷하게 만들어보려고 했습니다.

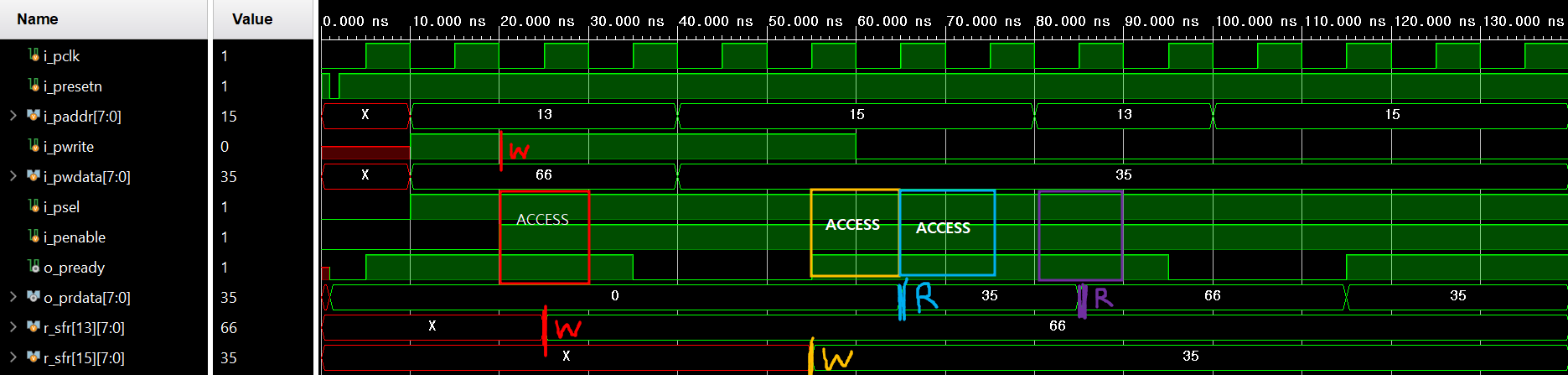

Simulation

i_psel과 i_penable은 켜두어서 PREADY 조건만 맞으면 transfer를 진행합니다.



ACCESS_state에 전송준비가 되면 pclk rising edge에서

PREADY가 HIGH가 되고 R/W를 진행하는 것을 볼 수 있습니다.



---
